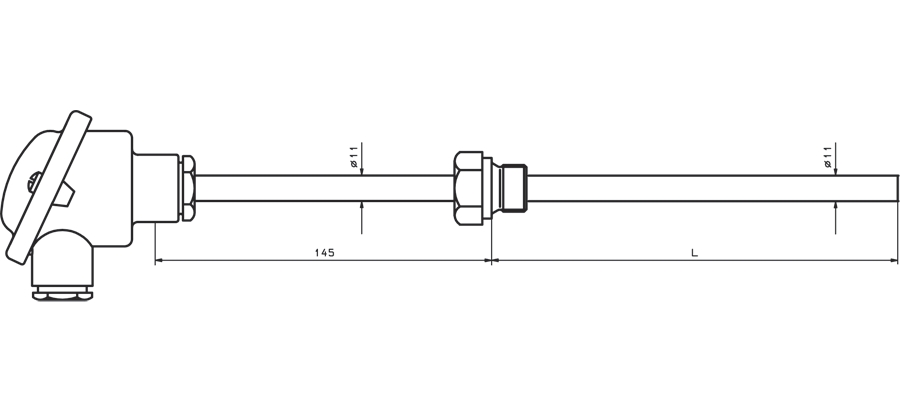

- Wymiary
TSI-100

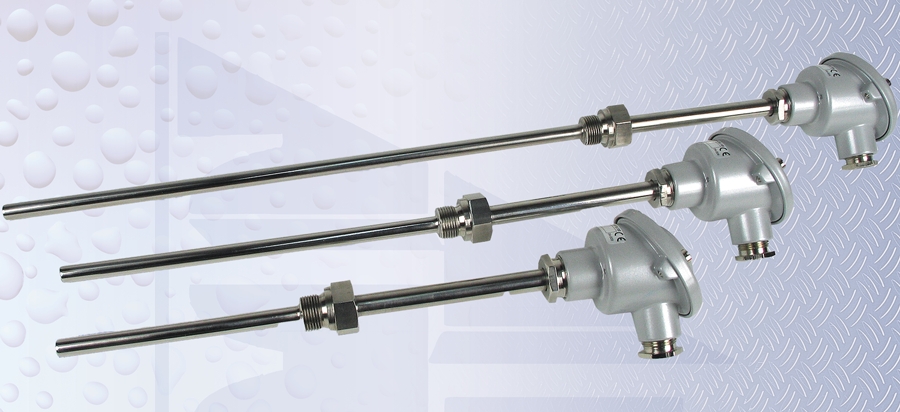

Czujniki temperatury typu TSI-100 z wymiennym wkładem pomiarowym przeznaczone są do pomiaru i regulacji temperatury mediów ciekłych lub gazowych w warunkach przemysłowych.
Sensorem temperatury jest opornik termometryczny RTD Pt100 (lub Pt500, Pt1000) lub spoina termometryczna (termopara) TC typu K (lub J, N).
Zbudowany jest w oparciu o wkład pomiarowy TSI-0..., którego cienkościenna osłona zapewnia dobre parametry dynamiczne pomiaru (niewielka stała czasowa).
Konstrukcja czujnika umożliwia montaż przetwornika temperatury
w głowicy przyłączeniowej.
· zakres pomiarowy -90 ... 700°C (-200 ... 700°C opcjonalnie)
· sensor pomiarowy Pt100, J, K, N, inne
· klasa dokładności: A, B - oporowy (RTD) 1, 2 - termoparowy (TC)
· wersje z przetwornikiem temperatury
Karta katalogowa produktu wraz ze schematem zamawiania
TSI-100
Parametry techniczne:
| · Zakres pomiarowy | -90 ... 700°C |
| · Typ sensora | RTD: Pt100 (Pt500, Pt1000) pojedynczy lub podwójny |
| TC: K (J, N) pojedynczy lub podwójny | |
| · Dokładność RTD (wg. PN-EN 60751) | A: ±(0,15+0,002t) w zakresie -200 ... 650 °C |
| B: ±(0,3+0,005t) w zakresie -200 ... 850 °C | |
| · Dokładność TC (wg. PN-EN 60584) | 1: ± 1,5 °C w zakresie -40 ... 375 °C; ± 0,004t powyżej 375 °C |
| 2: ± 2.5 °C w zakresie -40 ... 333 °C; ± 0,0075t powyżej 333 °C | |
| 3: (dotyczy K, N) ± 2,5 °C w zakresie -167 ... 40 °C; ± 0,015t w zakresie -200 ... -167 °C | |
| · Czas odpowiedzi | RTD: τ0,5 ≤ 33s, τ0,9 ≤ 95s (dla wody 0,4 m/s) |
| TC: τ0,5 ≤ 22s, τ0,9 ≤ 62s (dla wody 0,4 m/s, spoina izolowana) | |
| TC: τ0,5 ≤ 3s, τ0,9 ≤ 9s (dla wody 0,4 m/s, spoina uziemiona) | |
| · Max. prąd pomiarowy | 5 mA |
| · Głowica przyłączeniowa | typu B (odlew aluminiowy), IP 54, max temp pracy 100°C, przyłącze elektryczne PG16 |
| · Osłona zewnętrzna | stal kwasoodporna 1.4541 lub 1.4571 |
| · Długość montażowa L | 100 ... 2000 mm |
| · Długość montażowa / wkładu (wartości typow) | 100 / (255), 160 / (315), 250 / (405), 400 / (555) mm |
TSI-100
