TSI-200

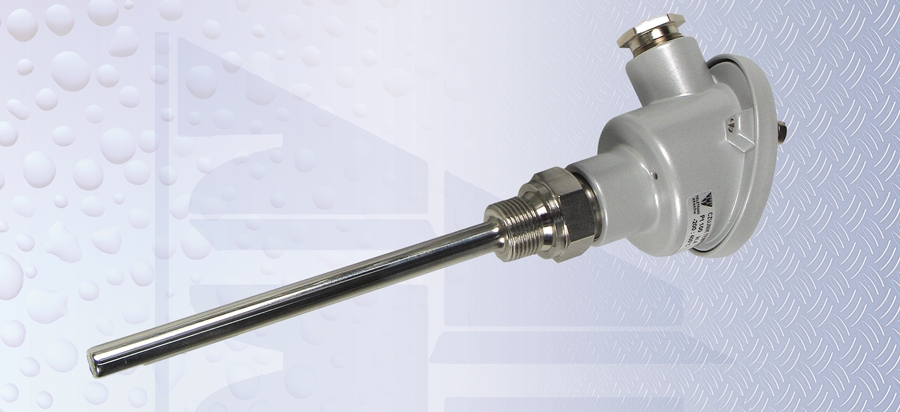

Czujniki temperatury typu TSI-100 z wymiennym wkładem pomiarowym przeznaczone są do pomiaru i regulacji temperatury mediów ciekłych lub gazowych w warunkach przemysłowych.
Sensorem temperatury jest opornik termometryczny RTD Pt100 (lub Pt500, Pt1000). Zbudowany jest w oparciu o wkład pomiarowy TSI-010, którego cienkościenna osłona zapewnia dobre parametry dynamiczne pomiaru (niewielka stała czasowa).
Konstrukcja czujnika umożliwia montaż przetwornika temperatury
w głowicy przyłączeniowej.
· zakres pomiarowy -90 ... 150°C (-200 ... 150°C opcjonalnie)
· sensor pomiarowy Pt100, inne
· klasa dokładności: A, B - oporowy (RTD)
· wersje z przetwornikiem temperatury
Karta katalogowa produktu wraz ze schematem zamawiania
TSI-200
Parametry techniczne:
| Zakres pomiarowy | -90 ... 150°C |
| Typ sensora | RTD: Pt100 (Pt500, Pt1000) pojedynczy lub podwójny |
| Dokładność (klasa tolerancji RTD wg. PN-EN 60751) | A: ±(0,15+0,002t) w zakresie -200 ... 650 °C |
| B: ±(0,3+0,005t) w zakresie -200 ... 850°C | |
| Czas odpowiedzi | RTD: τ0,5 ≤ 33s, τ0,9 ≤ 95s (dla wody 0,4 m/s) |
| Max. prąd pomiarowy | 5 mA |
| Głowica przyłączeniowa | typu B (odlew aluminiowy), IP 54, max temp pracy 100°C, przyłącze elektryczne PG16 |
| Osłona zewnętrzna | stal kwasoodporna 1.4541 lub 1.4571 |
| Długość montażowa L | 100 ... 2000 mm |
| Długość montażowa / wkładu (wartości typowe) | 100 / (145), 160 / (205), 250 / (295), 360 / (405), 510/ (555) mm |

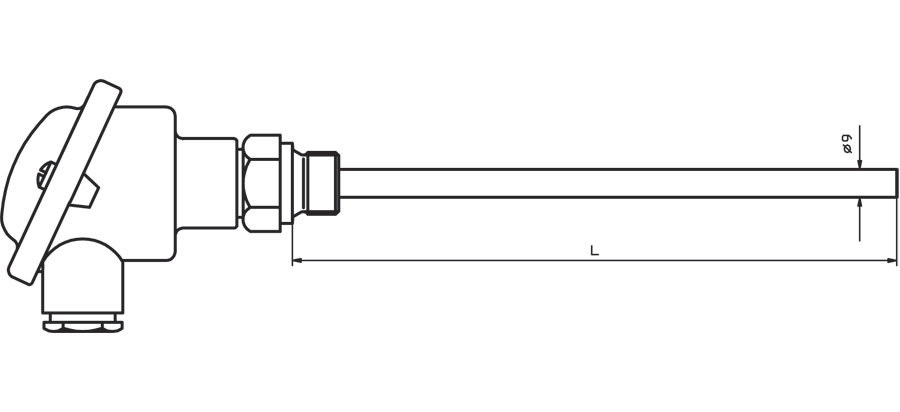

TSI-200
