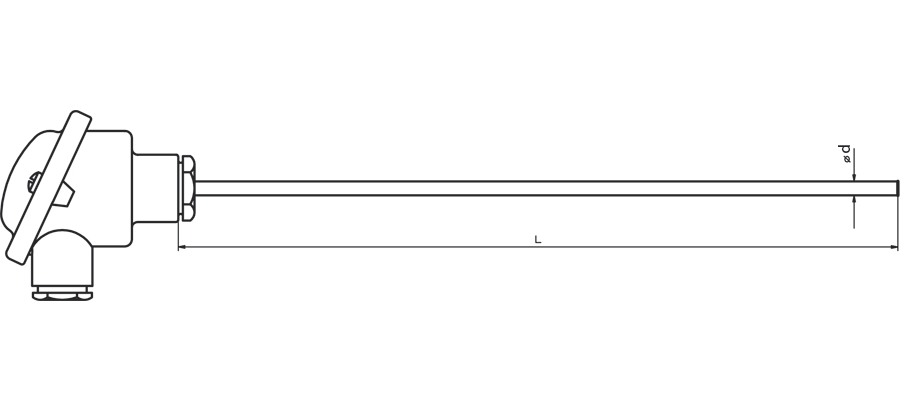

- Wymiary
TSI-300

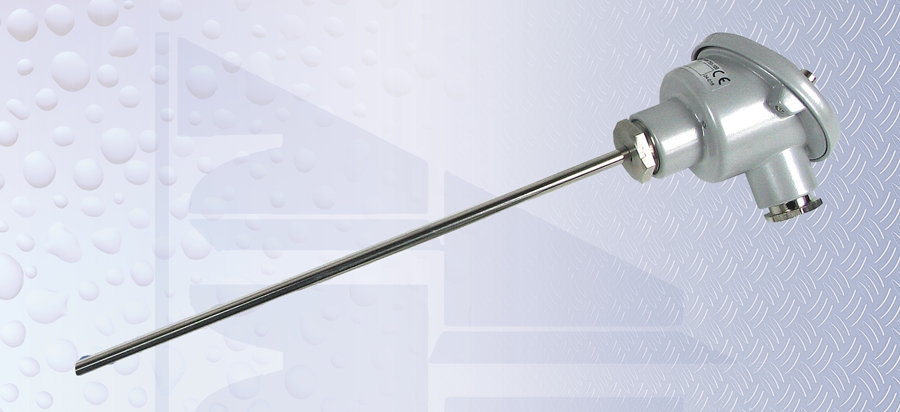

Czujniki temperatury typu TSI-300 z wymiennym wkładem pomiarowym przeznaczone są do pomiaru i regulacji temperatury mediów ciekłych lub gazowych w warunkach przemysłowych.
Sensorem temperatury jest opornik termometryczny RTD Pt100 (lub Pt500, Pt1000) lub spoina termometryczna (termopara) TC typu K (lub J, N).
Zbudowany jest w oparciu o wkład pomiarowy TSI-0..., którego cienkościenna osłona zapewnia dobre parametry dynamiczne pomiaru (niewielka stała czasowa).
Konstrukcja czujnika umożliwia montaż przetwornika temperatury
w głowicy przyłączeniowej.
· zakres pomiarowy -90 ... 550°C (-200 ... 700°C opcjonalnie)
· sensor pomiarowy Pt100, J, K, N, inne
· klasa dokładności: A, B - oporowy (RTD) 1, 2 - termoparowy (TC)
· wersje z przetwornikiem temperatury
Karta katalogowa produktu wraz ze schematem zamawiania
TSI-300
Parametry techniczne:
| Zakres pomiarowy | -90 ... 550°C |
| Typ sensora | RTD: Pt100 (Pt500, Pt1000) pojedynczy lub podwójny |
| TC: K (J, N) pojedynczy lub podwójny | |
| Dokładność RTD (wg. PN-EN 60751) | A: ±(0,15+0,002t) w zakresie -200 ... 650°C |
| B: ±(0,3+0,005t) w zakresie -200 ... 850°C | |
| Dokładność TC (wg. PN-EN 60584) | 1: ± 1,5 °C w zakresie -40 ... 375°C; ± 0,004t powyżej 375 °C |
| 2: ± 2.5 °C w zakresie -40 ... 333°C; ± 0,0075t powyżej 333 °C | |
| 3: (dotyczy K, N) ± 2,5 °C w zakresie -167 ... 40°C; ± 0,015t w zakresie -200 ... -167°C | |
| Czas odpowiedzi dla wody 0,4m/s (średnica osłony d=6mm) | RTD: τ0,5 ≤ 4s, τ0,9 ≤ 13s |
| TC: τ0,5 ≤ 7s, τ0,9 ≤ 18s (spoina izolowana) | |
| TC: τ0,5 ≤ 1s, τ0,9 ≤ 5s (spoina uziemiona) | |
| Czas odpowiedzi dla wody 0,4m/s (średnica osłony d=8mm) | RTD: τ0,5 ≤ 10s, τ0,9 ≤ 28s |
| TC: τ0,5 ≤ 10s, τ0,9 ≤ 25s (spoina izolowana) | |
| TC: τ0,5 ≤ 1,5s, τ0,9 ≤ 7s (spoina uziemiona) | |
| Max. prąd pomiarowy | 5 mA (dotyczy RTD) |
| Max. ciśnienie pracy | 0,1 MPa |
| Głowica przyłączeniowa | typu B (odlew aluminiowy), IP 54, max temp pracy 100°C, przyłącze elektryczne PG16 |
| Osłona zewnętrzna | stal kwasoodporna 1.4541 lub 1.4571 |
| Średnica | 6mm, 8mm |
| Długość montażowa | 100 ... 2000mm |
| Długość wkładu (wartości typowe) | d=6mm: 135, 195, 235, 285, 435 mm (dla długości montażowej L=100, 160, 200, 250, 400 mm) |
| d=8mm: 495, 705, 995, 1395, 1995 mm |
