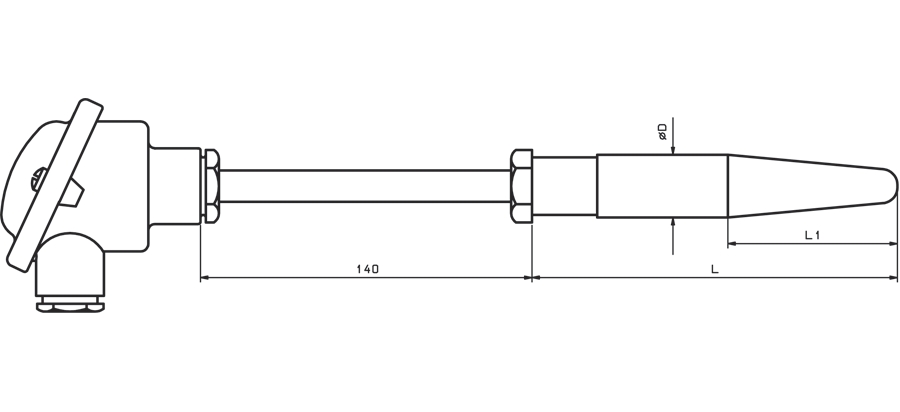

Wymiary

TSI-500

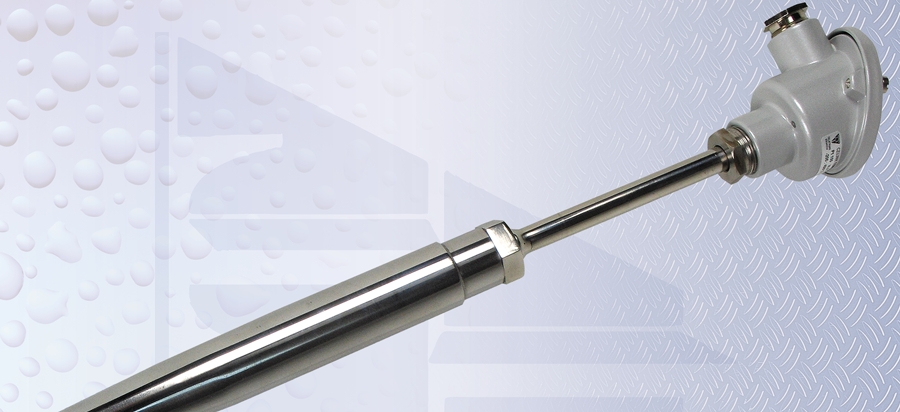

Czujniki temperatury typu TSI-500 z wymiennym wkładem pomiarowym przeznaczone są do pomiaru i regulacji temperatury mediów ciekłych lub gazowych w warunkach przemysłowych.

Sensorem temperatury jest opornik termometryczny RTD Pt100 (lub Pt500, Pt1000) lub spoina termometryczna (termopara) TC typu K (lub J, N).
Zbudowany jest w oparciu o wkład pomiarowy TSI-0..., którego cienkościenna osłona zapewnia dobre parametry dynamiczne pomiaru (niewielka stała czasowa).

Konstrukcja czujnika umożliwia montaż przetwornika temperatury w głowicy przyłączeniowej.

· zakres pomiarowy -90 ... 700°C (-200 ... 700°C opcjonalnie)
· sensor pomiarowy Pt100, J, K, N, inne
· klasa dokładności: A, B - oporowy (RTD) 1, 2 - termoparowy (TC)
· wersje z przetwornikiem temperatury

Karta katalogowa produktu wraz ze schematem zamawiania

TSI-500

Parametry techniczne:

Zakres pomiarowy	-90 ... 700°C
Typ sensora	RTD: Pt100 (Pt500, Pt1000) pojedynczy lub podwójny
	TC: K (J, N) pojedynczy lub podwójny
Max. prąd pomiarowy	5 mA (dotyczy RTD)
Głowica przyłączeniowa	typu B (odlew aluminiowy), IP 54, max temp pracy 100°C, przyłącze elektryczne PG16
Osłona zewnętrzna	stal kwasoodporna 1H18N9T lub 1.4571, stal kotłowa 15HM, 10H2M, inne
Długość montażowa/wkładu (wartości typowe)	kołnierzowe przyłącze procesowe: 60 / (315), 250 / (405)
	osłona ciśnieniowa: 100 / (275), 140 / (315), 200 / (375)
