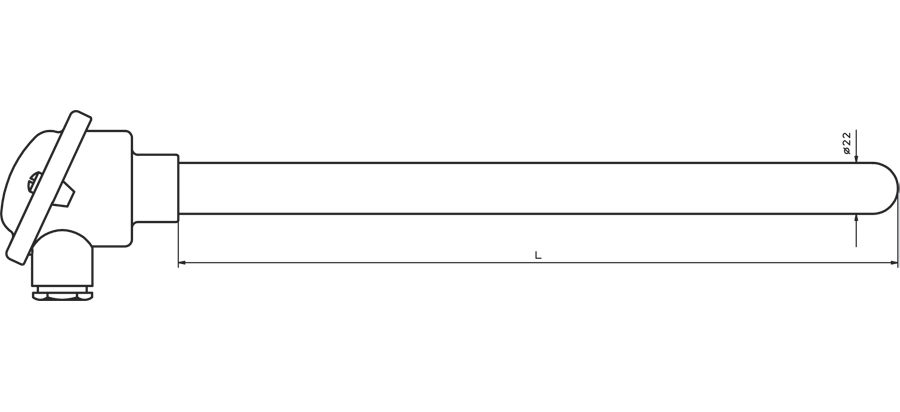

  • Wymiary

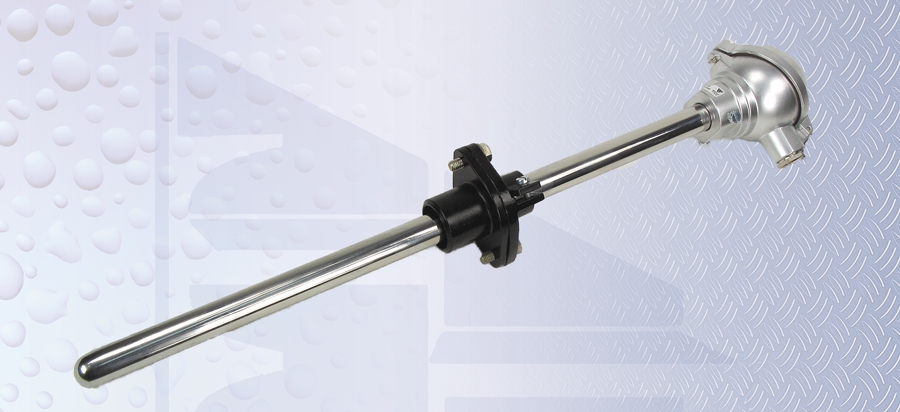

TSI-700

Czujniki temperatury typu TSI-700 z wymiennym wkładem pomiarowym przeznaczone są do pomiaru i regulacji temperatury mediów ciekłych lub gazowych w warunkach przemysłowych.

Sensorem temperatury jest opornik termometryczny RTD Pt100 (lub Pt500, Pt1000) lub spoina termometryczna (termopara) TC typu K (lub J, N).
Zbudowany jest w oparciu o wkład pomiarowy TSI-0..., którego cienkościenna osłona zapewnia dobre parametrydynamiczne pomiaru (niewielka stała czasowa).

Konstrukcja czujnika umożliwia montaż przetwornika temperatury
w głowicy przyłączeniowej.





· zakres pomiarowy 0 ... 1200°C
· sensor pomiarowy Pt100, J, K, N, inne
· klasa dokładności: A, B - oporowy (RTD) 1, 2 - termoparowy (TC)
· wersje z przetwornikiem temperatury





  Karta katalogowa produktu wraz ze schematem zamawiania

TSI-700

Parametry techniczne:

Zakres pomiarowy RTD: 0 ... 850°C (tylko klasa B)
TC typu K, N: 0 ...1200°C
TC typu J: 0 ...700°C
Typ sensora RTD: Pt100 (Pt500, Pt1000) pojedynczy lub podwójny
TC: K (J, N) pojedynczy lub podwójny
Max. prąd pomiarowy 5 mA (dotyczy RTD)
Głowica przyłączeniowa typu B (odlew aluminiowy), IP 54, max temp pracy 100°C, przyłącze elektryczne PG16
Osłona zewnętrzna stal żaroodporna H25T
Długość montażowa L (wartości typowe) 500, 710, 1000, 1400, 2000 mm
