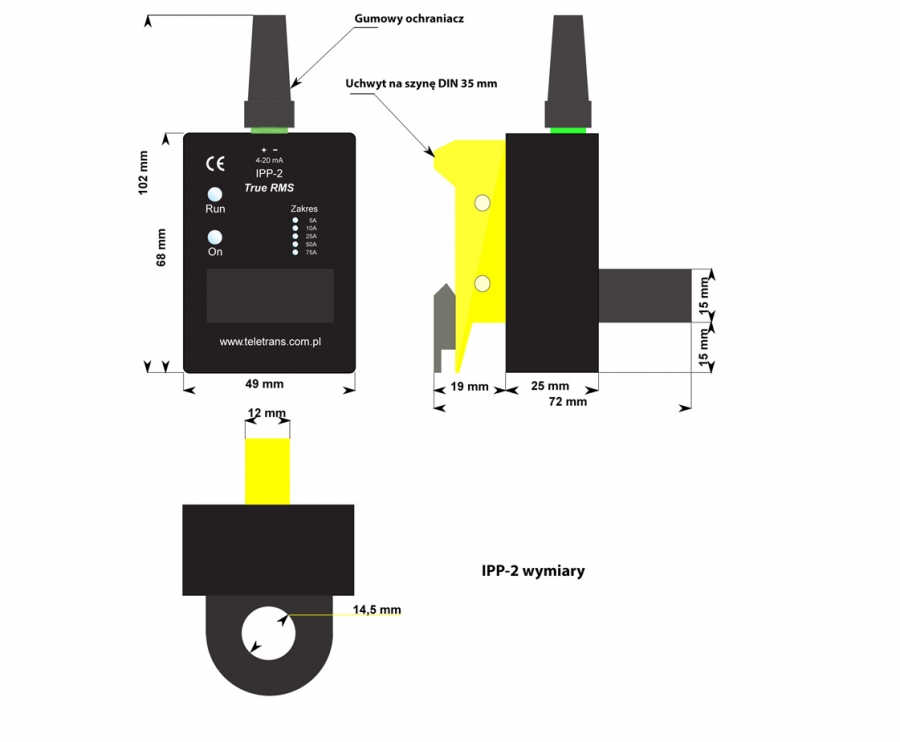

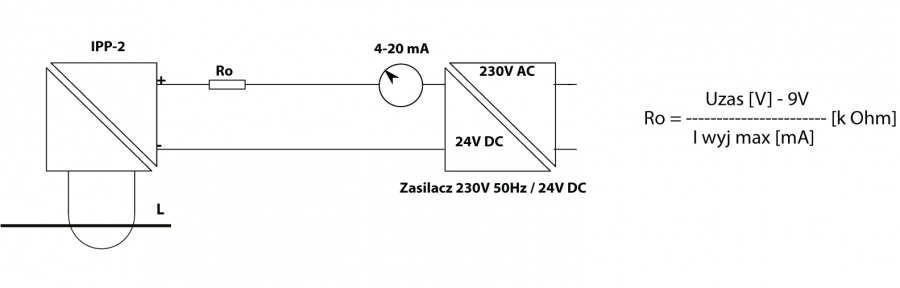

  • Wymiary i schemat podłączenia

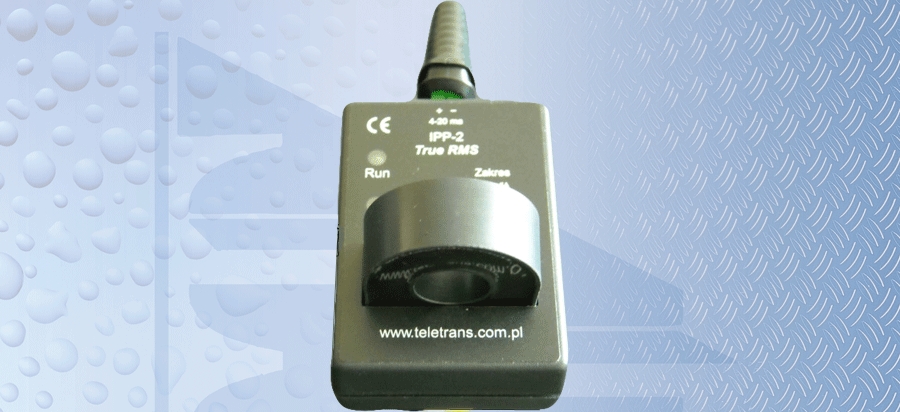

IPP-2


Przekładnik prądowy z indukcyjnym przetwornikiem prądu IPP-2 (True RMS) służy do pomiaru wartości skutecznej prądu w zmiennych przebiegach odkształconych oraz przebiegach sinusoidalnych za pomocą przekładnika prądowego, zintegrowanego z elektronicznym przetwornikiem o standardowym sygnale prądowym: 4 ... 20 mA.

· zakresy pomiarowe 5 … 75 A
· dokładność pomiaru 1 %
· sygnał wyjściowy 4 … 20 mA
· dwuprzewodowy
· wykonanie zgodne z normami:
- PN-E 50470-1:2008
- PN-E 50470-2:2008

Znajduje zastosowanie w monitorowaniu pracy jedno i trójfazowych urządzeń, maszyn elektrycznych, oraz do diagnostyki pracy układów napędowych pomp i instalacji zasilających (w szelkiego rodzaju systemach monitoringu i wizualizacji SCADA/HMI, systemach zdalnych pomiarów i kontroli czy telemetrycznych systemach GPRS).

Przetwornik należy zamontować na szynie DIN 35 mm w dogodnym miejscu (rozdzielnica elektryczna, szafa sterownicza, skrzynka przyłączeniowa itp.) , następnie przewlec przez otwór w przekładniku prądowym przewód elektryczny w którym zamierzamy mierzyć prąd. Na wyjściowy przewód sygnałowy należy nałożyć ochraniacz gumowy, a zarobione końce umieścić w złączu i zablokować je dokręcając śruby złącza. Należy przestrzegać prawidłowego spolaryzowania zasilania przetwornika (+/-) zgodnie z oznaczeniami na naklejce. Po zamontowaniu kabla sygnałowego należy nasunąć gumowy ochraniacz na złącze.






  Karta katalogowa produktu

IPP-2

Parametry techniczne:



Klasa pomiarowa dla wymuszenia o współczynniku szczytu (crest factor) <= 4 1%
Wyjście 4 ... 20 mA
Napięcie zasilające Uzas 9...36 V DC
Stała czasowa odpowiedzi na wymuszenie skokowe 0,5 s
Izolacja wejście/wyjście 4 kV rms
Zabezpieczenie przed odwrotną polaryzacją linii TAK
Temperatura pracy -10...+60°C
Średnica otworu kablowego 14,5 mm
Zakres pomiarowy IPP-2/5: 5 A (max 6 A)
IPP-2/10: 10 A (max 12 A)
IPP-2/25: 25 A (max 30 A)
IPP-2/50: 50 A (max 60 A)
IPP-2/75: 75 A (max 90 A)
Próg sygnalizacji detekcji prądu IPP-2/5: 0,375 A ±1%
IPP-2/10: 0,75 A ±1%
IPP-2/25: 1,875 A ±1%
IPP-2/50: 3,75 A ±1%
IPP-2/75: 5,62 A ±1%
